Вопрос: «И еще хотели бы спросить: вот на задней панели есть линия по 30в а есть по 120в, вопрос: какие динамики можно зацепить на эти линии, можно ли 30в посадить на 120 или нельзя (могут сгореть)?» (ц)

Ответ:

Вопрос: «Здравствуйте! Как создать радиоузел, что необходимо для этого, подскажите пожалуйста, если можно — поподробнее. Спасибо!»

Ответ:  Прошу простить, но далее типовой ответ в терминах, используемых в учебниках для средней школы и младших курсов вузов!?.

Этот вопрос настолько прост, и одновременно настолько сильно зависит от Ваших возможностей и того, что у Вас есть в наличии, и того, что Вы в состоянии купить, что отвечать нам на него «глядя из Лондона Москвы» едва ли будет корректно.

В любом случае, Вам потребуется трансляционный радиоузел серии ТР, лучше — Устройство подачи программ вещания УППВ серии 018 (однопрограммные) или 048 (трехрограммные + улица). Трансляционный радиоузел имеет высоковольтный звуковой выход (30, 100 или 120 В), предназначенный для подключения к нему трансляционных линий, на концах которых будут установлены ТРАНСЛЯЦИОННЫЕ ДИНАМИКИ, ГРОМКОГОВОРИТЕЛИ, АБОНЕНТСКИЕ УСТРОЙСТВА, АБОНЕНТСКИЕ ГРОМКОГОВОРИТЕЛИ с понижающими трансформаторами в каждом динамике.

Вам потребуются настенные (или потолочные, но это — менее удобно и надёжно) 30-и вольтовые трансляционные динамики в корпусе с регулятором громкости или без него (в зависимости от помещения, которое Вы озвучиваете) и с понижающим трансформатором. Нужно их Вам будет в количестве - по числу помещений, где Вы хотите, чтобы звучали Ваши программы. В среднем, один такой динамик может озвучить помещение площадью 30-40 кв м. Для больших помещений нужны либо более мощные динамики, либо их нужно ставить несколько в разных концах помещения.

Для улицы Вам потребуются рупорные уличные трансляционные динамики (громкоговорители) на напряжение 120 вольт, со встроенным понижающим трансформатором.

Мы, как единственные в настоящее время отечественные изготовители и поставщики радиоузлови комплектующих к ним, советуем применить:

• Зенит 305 — для помещений, где необходим регулятор уровня (директор, медкабинет и т. п.)
• 6ГРН 320 — для служебных помещений, типовых учебных аудиторий (классов), библиотек, учительской, для коридоров (1 шт. на 15 м), рекреаций, столовых (по 2 шт.), спортзалов (6-8 шт.), больших учебных аудиторий;
• 10ГРН 321 — для актовых залов (4 шт.), больших столовых (2 шт.), шумных помещений (мастерские и т. п.);
• ГР30 (HD 310) или ГР 10 (HS1A+) — для улицы.

Все эти динамики должны соединяться, как минимум, в две сети. В 30-и вольтовую и в 120-и вольтовую. И эти сети подключаются к Вашему трансляционному усилителю через его штатное устройство коммутации.

Ну и самое трудоемкое — это трансляционная проводка. Конечно, должен делать профессионал, но сейчас часто монтаж нашего оборудования способен произвести любой, кто может установить телефонный аппарат. Колонки подключаются «шлейфом» как лампочки или розетки на один провод. Нужно поделить по направлениям (шлейфам) На один шлейф не более 200 Вт (500-600 одно-трехпрограммных динамиков или 5-6 уличных)

А схема трансляционной проводки зависит от Ваших задач. Для 30-и вольтовой сети можно использовать обычную телефонную «лапшу» — плоский прозрачный провод, где одножильные проводники идут залитые в полиэтилен на расстоянии 5 мм и которую удобно прибивать к стене гвоздиком посередине, между проводами.

Для 100/120-и вольтовой проводки на рупорные громкоговорители нужно использовать уже более серьезный провод, — такой же, какой использован для проводки электрического освещения сети 220 вольт. Какой провод использовать конкретно в Вашей школе, спросите у Вашего школьного электрика. Сечение провода будет достаточно 1 квадрата (один квадратный миллиметр). Разумеется, все провода должны быть медные. Как проверить старую проводку тут, если у Вас был раньше радиоузел: http://radiouzel.ksys.ru/staraja_provodka.html

Более подробные рекомендации по линейному кабелю: http://radiouzel.kaluga.ru/kabel_all.html

Кабель лучше покупать в регионе. Провод ШВВП 2х0,75 продаётся в любом хозяйственном магазине. Трансляционные радиоузлы серии ТР /100/200/300/400/600/1000 (облегченная версия серии УППВ 018) разработаны и изготаливаются на замену выпускаемой более 7 лет серии РУШ РУ.

Теперь в самом радиоузле серии ТР и ТР РУ у Вас уже имеется CD-проигрыватель, трансляционный радиоприемник (тюнер). Есть и МР3 плеер с SD-карточки. Если Вы захотите делать передачи местного радио, то нужен компьютер, на который поставьте вот это программное обеспечение для радиовещания (бесплатная версия): http://www.radiostation.ru/tract/lite.html

Пособие «Алгоритм создания радиоузла в помещении учреждения, предприятия или организации». Методичка посвящена техническому, технологическому и творческому становлению локальных радиостудий. Особый упор делается на развитие собственного радиовещания в школах, техникумах, ВУЗах, других учебных заведениях, так как, по мнению авторов, наличие локальных радиоузлов дает возможность школьникам и студентам не только развивать свои творческие способности, но и расти профессионально. По вопросам приобретения пособия звоните +7-831-423-96-03 (70.16@mail.ru).

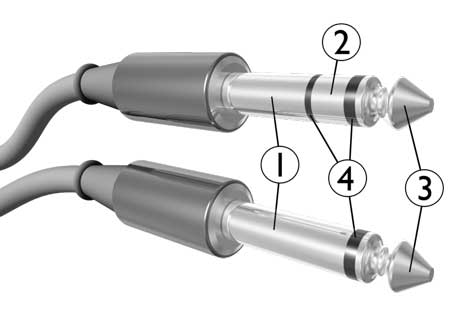

В качестве источника программ можно использовать компьютер. Как правило, препятствием для использования в качестве источника компьютера является отсутствие соединительного кабеля. Для этого необходим соединительный кабель СК 05021 (с «согласующими» резисторами. Источник имеет разъем mini-Jack стерео (или PIN стерео), а трансляционное устройство 1/4" Jack стерео. Для этого необходим соединительный кабель СК 05021 (Jack stereo - miniJack stereo) с «согласующими» резисторами. Провод «экранированный», лучше — КММ 2.

Предполагается-ли подача звонков через радиоузел? Новая опция систем школьного времени УПШЗ 018 позволяет заменить старый резкий школьный звонок на спокойную позитивную мелодию, которая проигрывается в течение короткого времени до конца и до начала урока. Описание http://radiouzel.ksys.ru/018.html Техническое описание и инструкция по эксплуатации: http://docs.ksys.ru/rush/018.rar Техническое описание и инструкция по эксплуатации: http://docs.ksys.ru/rush/018.rar Таймеры, поддерживающие обработку сигнала от пульта пожарно-охранной сигнализации, при замыкании контактов на пульте включают нагрузку (усилитель или звонки громкого боя). Музыкальные таймеры дополнительно генерируют предупредительный сигнал. Таким образом, для таймеров Т11…Т14 начинают звенеть звонки громкого боя. Для таймеров М11…М14, через усилитель и сеть проводного вещания начинает звучать предупредительный сигнал (мелодия № 22). Для таймеров М11…М14 модификации «В» (с блоком записи и воспроизведения звука), через усилитель и сеть проводного вещания начинает звучать записанный пользователем сигнал (мелодия № 31). При размыкании сигнальных контактов пульта, нагрузка (усилитель) и сигналы выключаются.

Всё это все нужно подбирать в каждом случае индивидуально. Все зависит от того, что Вам нужно. Для оценки стоимости радиоузла нами опишите — своими словами (в ответном письме): технологические (потребительские) требования к Вашему радиоузлу или конкретные места для трансляции программ.

Пример запроса от наших партнёров:

> Прошу Вас сделать расчетную сметную стоимость на установку радиоузла:
> 1 этаж. Длина коридоров: 50,64; 25,72; 23 метра
> Спортзал: площадь 294,80; высота потолка 6,90
> Столовая: площадь 192,9; высота потолка 3,30
> Актовый зал: площадь 198,6
> 2 этаж. Длина коридоров: 50,64; 38,51; 61,61 метра
> Спортзал: площадь 163,4; высота потолка 4,90
> 3 этаж. Длина коридора 50,33. Зал площадью 175,5; высота 3,34

или аналогично.

См. (http://schoolradio.ksys.ru/ch02_glava321.html) о возможных «точках прослушивания». Есть те, которые нужны всегда, например для подачи школьных звонков. А есть и те, что будут использоваться очень редко. Т. е. на абонентских громкоговорителях можно сэкономить, а вот на местах их подключения экономить не стоит. На этих местах, где пока нет громкоговорителей, можно оставить ограничительные коробки (http://schoolradio.ksys.ru/ch02_glava92.html ).

Посмотрите, как пример, самый популярный (востребованный) школьный радиоузел ТР 200 РУ (см. описание: http://school.radiouzel.com/tr200ru.html) Там есть и схемы соединений.

Вопрос: «Подскажите для чего нужны фидерные линии и можно ли обойтись без них?»

Ответ:Прежде всего: Линия радиофикации напряжением 30 вольт называется абонентской и имеет свои отличительные особенности. Абонентская имеет чисто распределительный характер и по правилам каждое ответвление должно осуществляться через ограничительный резистор и количество абонентов ограничено мощностью трансформатора.

Схемы и способы радиофикации зданий

Самая распространённая схема радиофикации зданий.

Каждый абонент включается через один резистор-ограничитель. Недостаток: один из проводов подключен напрямую, то есть если в квартире абонента какой-нибудь умелец подключит на фазу 220 Вольт, эта фаза окажется на линии и в квартирах других абонентов и на трансформаторе.

Схема радиофикации c полным набором ограничителей.

Каждый абонент включается через два ограничителя. В этом случае попадание постороннего напряжения вызовет выгорание резистора и отключит линию от опасного абонента. Требует большего количества коробок (укашек) или большего количества многошейковых изоляторов в частном секторе.

Вопрос: «Какую коробку лучше применить: УК2П или УК2Р?»

Ответ: Ограничительные резисторы размещаются в разветвительных коробках имеющих сокращение УК2Р, откуда словечко "укашка". Существует вариант размещения ограничительного резистора в абонентской розетке, что довольно часто используется в радиофикации офисных зданий.

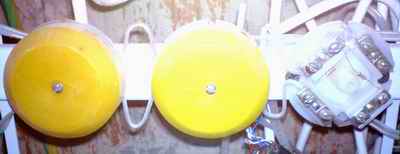

В раскрытрой коробке справа видны маленькие резисторы ограничители. Укашки (УК-2) установленные в электрической нише.

Верхнее подключение - линия, справа и слева отводы на абонентов

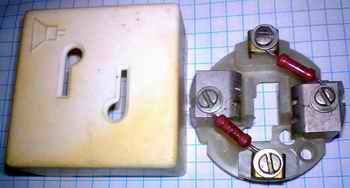

Розетка радиофикации (радиоточка) с ограничителями

Вариант радиофикации офисов, когда разветвление с помощью укашек невозможно. Не пользуется популярностью у эксплуатации из-за доступности для «умельцев» ограничительных резисторов и как следствие возможности закорачивания линии. Укашка (УК-2Р) как ставится в электрической нише или в слое штукатурки в коридоре и не так доступна для неспециалистов

Стоит заметить, что существует порочная практика соединения абонентов напрямую без ограничителей. Как правило, это добавляет проблем эксплуатации в случае короткого замыкания на вводе абонента или даже при переделке абонентом радиоточки (удаление трансформатора). Вся линия оказывается закороченной, и найти такое короткое не всегда просто, приходится последовательно отключать абонентов, пока не будет найден закороченный провод. По материалам главы 9.2. «Ограничитель»: ch02_glava92.html
