Глава 5.1.1.5.2.2. Абонентские громкоговорители для школьного радиоузла

С 01 июля 2011 года изготовителем СКБ «РАСТР» принято решение о выпуске универсальных абонентских громкоговорителей с напряжением 30/100/120 В.

Информация об абонентских громкоговорителях.

Абонентский громкоговоритель – это электроакустическое или механическое устройство, служащее для громкого воспроизведения звукового сигнала. Громкоговорители преобразуют электрический сигнал в звуковые волны, распространяющиеся в воздушной среде, с помощью механической подвижной системы (диафрагмы или диффузора).

Основные типы громкоговорителей, применяемых в радиоузлах:

  • настенные громкоговорители
  • потолочные громкоговорители
  • рупорные громкоговорители

Можно продолжить техничекое описание и описание различий[1], но это, для данного проекта, — не суть важно.

Важно обратить внивание на схемы электрические принципиальные абонентских громкоговорителей:

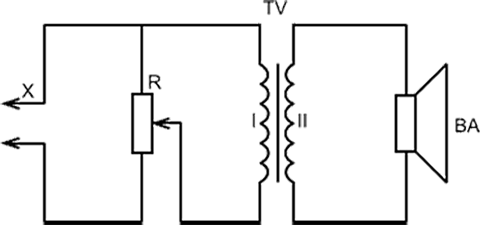

Схема электрическая принципиальная абонентских громкоговорителей с регулятором уровня

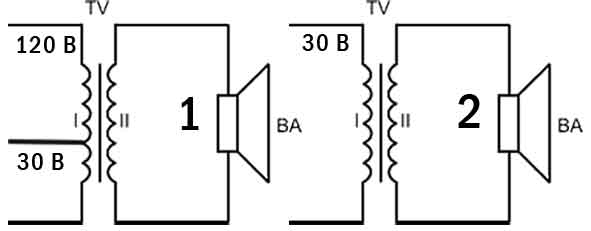

Схема электрическая принципиальная абонентских громкоговорителей без регулятора уровня

  • Х — вилка
  • R — резистор
  • ВА — головка громкоговорителя
  • TV — трансформатор



Рис. 1. Схемы электрические принципиальные абонентских громкоговорителей.

Основное отличие абонентских громкоговорителей — наличие согласующего трансформатора (TV). Это — очень важно. Почему? Наличие согласующего трансформатора позволяет включать любой абонентский громкоговоритель, вне зависимости от выходной мощности, на один «шлейф» соответствующего напряжения (30 или 120 В — разрешенные ГОСТ). В любом месте «шлейфа», как Вы включаете любое свое устройство, требующее электропитания, в любую электроразетку в любом месте своей квартиры. По схеме, приведенной ниже.

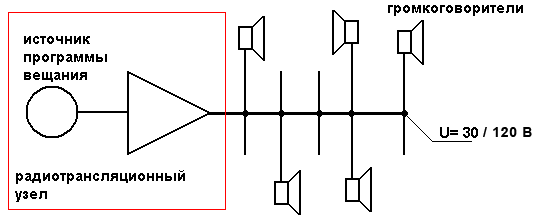

Схема подключения абонентских громкоговорителей



Рис. 2. Схема подключения абонентских громкоговорителей.

Основное отличие современных абонентских громкоговорителей для радиоузлов — способ подключения их к «шлейфу». Но, об этом позднее.

Типы абонентских громкоговорителей, разработанных для серии школьных радиоузлов ТР РУ

Мы, как единственные в настоящее время отечественные изготовители и поставщики школьных радиоузлов и комплектующих к ним, советуем применить:

абонентский громкоговоритель ОР 350 — для служебных помещений, типовых учебных аудиторий (классов), библиотек, учительской;

абонентский громкоговоритель с регулятором уровня Зенит 305 — для помещений, где необходим регулятор уровня (директор, медкабинет и т. п.);

абонентский громкоговоритель 6ГРН 320 — для коридоров (1 шт. на 15 м), рекреаций, столовых (по 2 шт.), спортзалов (6-8 шт.), больших учебных аудиторий;

абонентский громкоговоритель 10ГРН 321 — для актовых залов (4 шт.), больших столовых (2 шт.), шумных помещений (мастерские и т. п.);

рупорный всепогодный громкоговоритель ГР30 (типа HD 310) или ГР 10 (типа HS1A) — для улицы.

Все эти абонентские громкоговорители должны/могут соединяться, как минимум, в две сети. В 30-и вольтовую и в 120-и вольтовую. И эти сети подключаются к Вашему трансляционному усилителю через его штатное устройство коммутации.

Примечания:

[1] (обратно к тексту) —  требования к абонентским громкоговорителям определены ГОСТ 5961-89 «Громкоговорители абонентские. Общие технические условия». Абонентский громкоговоритель содержит согласующий трансформатор, регулятор громкости и динамическую головку громкоговорителя. С помощью согласующего трансформатора обеспечивается согласование сопротивления головки громкоговорителя с сопротивлением сети проводного вещания. Радиотрансляционная сеть проводного вещания имеет два номинальных значения напряжения в помещениях — 30 и 15 В. Основной является сеть с напряжением 30 В. Сеть с напряжением 15 В используется ограниченно (в некоторых районах страны). Внимание! 15 В в настоящее время в радиоузлах не применяется. http://www.liveinternet.ru/users/rush_ru/post98765196/ ГОСТ 5961-89 Дополнительно смотрите главу: «Выбор помещений для озвучивания»
