Глава 9.2. Ограничитель

Для того, чтобы ослабить влияние коротких замыканий в абонентских радиопроводках на работу всей радиотрансляционной сети, желательно каждую абонентскую точку снабжать ограничителем1.

Стоит заметить, что до сих пор существует порочная практика соединения абонентов напрямую без ограничителей. Как правило, это добавляет проблем служб эксплуатации в случае короткого замыкания на вводе абонента или даже при переделке абонентом радиоточки (удаление трансформатора). Вся линия оказывается закороченной, и найти такое короткое не всегда просто, приходится последовательно отключать абонентов, пока не будет найден закороченный провод.

Ограничитель

Ограничитель представляет собой устройство (резистор), пропускающее только такой ток, который необходим для нормальной работы громкоговорителя. В качестве Ограничителя, например, можно применить универсальную коробку (плинт), показанную на рисунке.

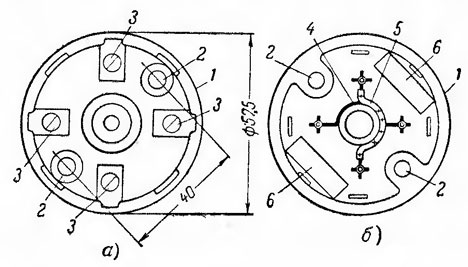

Унифицированная коробка Плинт

Где:
a — вид сверху при снятой крышке;
б — вид снизу при снятой прокладке;
1 — корпус из пластмассы;
2 — отверстия для крепления коробки;
3 — контактные винты;
4 — перемычка из голого провода при использовании ограничительной коробки в качестве распределительной;
5 — то же в изоляционной трубке;
6 — выемки для резисторов при использовании коробки в качестве ограничителя.

Ограничитель устанавливается в самом начале абонентской проводки при ответвлении её от общей линии. При коротком замыкании или при случайном включении в радиорозетку электроприбора величина тока, потребляемого абонентской точкой, должна была бы резко увеличиться. Одновременно уменьшилась бы величина тока, поступающего к остальным абонентам и громкость передачи у них упала бы. Но ограничитель, не давая возможности пройти абонентскую проводку слишком большому току, облегчает этим последствия короткого замыкания.

Коробки универсальные УК-2рНа рисунке показан вариант конструктивного исполнения коробки, применяемой в качестве Ограничителя, — коробка универсальная УК-2р (ТУ 6672-005-41485481-00 или ТУ 45-846е.0362.013).

Она предназначена для ответвления проводки от сети проводного вещания к абонентским устройствам и ограничения в ней величины тока короткого замыкания в аварийных ситуациях (УК-2Р с двумя резисторами 300 Ом, 0.5 Вт). Данная коробка может применяться только если нагрузкой является абонентское устройство (громкоговоритель) бытовой (0,25 Вт 30 В).

Для абонентских громкоговорителей большей мощности величина резистора будет меньше, но не менее 10 Ом.

Технические характеристики (ТУ 45-846е.0362.013):

  • Количество клемм подключения: 4;
  • Напряжение, В:
    постоянного тока не более 60;
    переменного тока 50 Гц не более 36.
  • Рабочий ток, А: не более 1;
  • Габаритные размеры, мм (диаметр х высота):
    коробки: 63х23;
    подрозетника: 68х11;
    УК-2 с подрозетником: 68х28.

Рон-2 коробка абонентская радиотрансляционная устанавливается на магистральном или другом направлении абонентской линии с возможностью подключения двух отдельных направлений радиотрансляционной сети внутридомовых проводов. В коробке РОН-2 установлены 4 резистора типа МЛТ-0,25 или МЛТ-0,5 сопротивлением 75 Ом или 240 Ом в зависимости от номинального значения напряжения в абонентской сети. Коробка Рон-2 является одновременно ограничительной и ответвительной.

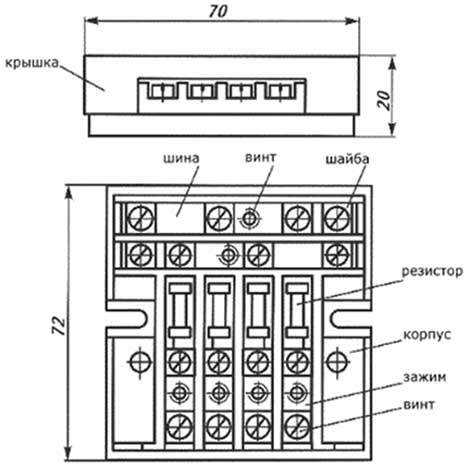

РОН-2 коробка абонентская радиотрансляционная

Технические характеристики РОН-2.

  • Номинальное напряжение 15/30В.
  • Число направлений – 2.
  • Изоляция между токоведущими частями выдерживает в нормальных климатических условиях без пробоя в течение 1 мин эффективное напряжение переменного тока частотой 50 Гц, 500В.
  • В коробке установлены 4 резистора типа МЛТ-0,25 или МЛТ-0,5 сопротивлением 75 Ом или 240 Ом в зависимости от номинального значения напряжения в абонентской сети. Крышка и корпус коробки изготовляются из полистирола УПМ-508.
  • Масса, кг, не более - 0,15
  • Габаритные размеры: 72х70х20 мм

Очень важно! Не допускайте отсутствия коробок универсальных в сетях 120 В. Это может привести к выходу из строя трансляционных усилителей радиоузлов, особенно импорта.

Вопрос: «Какую коробку лучше применить: УК2П или УК2Р?»

Ответ: Ограничительные резисторы размещаются в разветвительных коробках имеющих сокращение УК2Р, откуда словечко "укашка". Существует вариант размещения ограничительного резистора в абонентской розетке, что довольно часто используется в радиофикации офисных зданий.

В раскрытрой коробке справа видны маленькие резисторы ограничители. Укашки (УК-2) установленные в электрической нише.

Верхнее подключение - линия, справа и слева отводы на абонентов

Розетка радиофикации (радиоточка) с ограничителями

Вариант радиофикации офисов, когда разветвление с помощью укашек невозможно. Не пользуется популярностью у эксплуатации из-за доступности для «умельцев» ограничительных резисторов и как следствие возможности закорачивания линии. Укашка (УК-2Р) как ставится в электрической нише или в слое штукатурки в коридоре и не так доступна для неспециалистов


Локальные примечания:

Локальные примечания 1 (обратно к тексту) — стоит заметить, что существует порочная практика соединения абонентов напрямую без ограничителей. Как правило, это добавляет проблем эксплуатации в случае короткого замыкания на вводе абонента или даже при переделке абонентом радиоточки (удаление трансформатора). Вся линия оказывается закороченной, и найти такое короткое не всегда просто, приходится последовательно отключать абонентов, пока не будет найден закороченный провод.
