Глава 8. Электропитание и заземление

Неправильно проложенная электропроводка и отсутствие заземления представляет собой опасность не только для оборудования радиоузла, компьютера или других электроприборов, но и для Вашей жизни.

Электропитание

Очень серъёзен вопрос организации электропитания.

Вроде — ничего сложного. Как правило, суммарная потребляемая мощность от электросети 220 В не превышает 500 Вт.

Казалось бы — достаточно существующих розеток электропитания в помещении радиоузла. В большинстве случаев — это так. Но, не всегда.

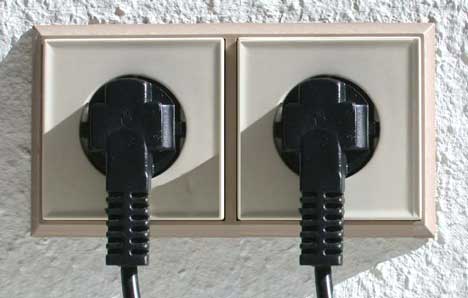

Розетки типа Schuko, в них вставлены вилки

Рис. 1. Розетки типа Schuko — вставлены вилки шнура сетевого ШС 0502.

Желательно пойти по другому пути. Лучше провести отдельную линию для питания оборудования от основного «щитка электропитания». А на щитке установить отдельный «автомат».

Электропитание оборудования радиоузлов осуществляется через шнур сетевой ШС 0502 с вилкой (Евростандарт). Стандартная распайка сетевого кабеля показана на рисунке.

Стандартная распайка сетевого кабеля

Рис. 2. Стандартная распайка сетевого кабеля.

У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке обычно 3 контакта:

1 — Фазный провод (часто просто фаза) поставляет переменный ток от источника к нагрузке.

3 — Нулевой или нейтральный провод (Ноль, или нейтраль) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.

2 — Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Также фильтры защиты от электромагнитных помех и бросков напряжения сбрасывают нежелательные электрические заряды через заземляющий провод.

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.

Шнур сетевой ШС 0502

Шнур сетевой ШС 0502 (ДЛЭ4.465332.200.00 ТУ) представляет собой обычный стандартный сетевой кабель питания EURO 3х0.75 с заземлением и разъёмом C13, который обычно называют шнуром IEC (IEC cord).

Гнездовой разъём C13 на кабеле

Рис. 3. Гнездовой разъём C13 на кабеле

Трёхпроводные, на 10 А. Многие стационарные персональные компьютеры, мониторы, принтеры и другие периферийные устройства имеют разъём C13, которым подключается сетевой шнур к блоку питания. На корпусе большинства компьютеров форм-фактора AT также есть розетка C13 для подключения монитора, подключённая через выключатель питания компьютера. С приходом форм-фактора ATX оперативное включение и выключение питания компьютера реализовано электронным способом и оперативный выключатель питания, разрывающий цепь переменного тока был либо исключён (в этом случае такой разъём просто напрямую соединялся с входным), либо заменён на запасной выключатель, занимающий место, которое прежде занимал этот разъём.

Трёхпроводной кабель с подходящей для определённой страны сетевой вилкой на одном конце и с розеткой C13 на другом обычно называют шнуром IEC (IEC cord). Шнуры IEC используются для питания многих видов электроприборов: например, усилителей для электронных музыкальных инструментов и профессионального звукового оборудования.

Поляризация

Неправильная разводка фазного и нейтрального проводников сводит на нет безопасность поляризованных розеток и вилок. Опасность состоит прежде всего в том, что смена полярности обычно не отражается на работе электроприбора и может проявиться только при его неисправности. Для проверки правильности подключения можно использовать пробник для розеток или неоновый индикатор фазного напряжения, который часто встраивается в отвёртки для электромонтажных работ. Кроме того, на нейтральном проводнике может оказаться значительный потенциал в случае его обрыва, который в некоторых случаях тоже может не быть замечен вовремя. Вне зависимости от того, поляризована вилка, или нет, ремонт электроприбора, включённого в розетку, производить небезопасно.

ЭЛЕКТРОБЕЗОПАСНОСТЬ

Электрический ток может стать причиной несчастных случаев, которые чаще всего происходят из-за несоблюдения людьми элементарных требований и правил техники безопасности. Действие электрического тока зависит от напряжения в сети и от сопротивления тела человека, которое может меняться в значительных пределах.

ПОМНИТЕ!

Cетевое напряжение 220 В безусловно опасно для жизни! Поэтому все работы по прокладке и подключению проводов и кабелей должны проводиться при полном отключении напряжения. Выполнять прокладку проводов и подключение их к сети имеет право только специалист-электрик.
