Глава 4.9.2. Симметричный и несимметричный сигнал: в чем разница?

Если коротко — это шум. Смысл симметричных линий в том, что они подавляют шумы и делают это очень хорошо.

Симметричный и несимметричный сигнал: в чем разница?

Любой отрезок провода является антенной, принимающей хаотичное электромагнитное излучение, которым мы постоянно окружены: это радио и телевизионные сигналы, а также помехи от линий электропередач, двигателей, электроприборов, компьютерных мониторов и множества других источников. Чем длиннее провод, тем больше помех он принимает.

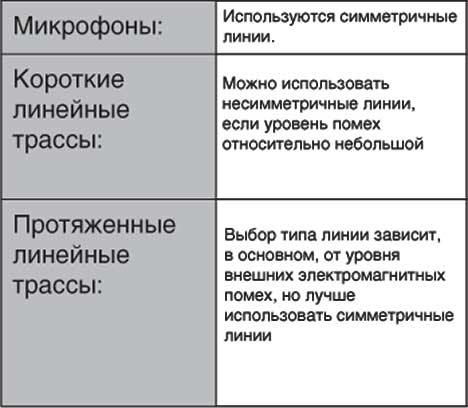

Поэтому симметричные линии являются оптимальным выбором для протяженных кабельных трасс. Если ваша «студия» находится прямо на рабочем столе, а подключенные устройства находятся на расстоянии не более одного–двух метров, подойдут и несимметричные линии (если уровень электромагнитных помех не слишком велик).

Еще одно место, где практически всегда используются симметричные линии, — это микрофонные кабели. Причина в том, что выходной сигнал большинства микрофонов очень слаб, поэтому даже незначительные помехи будут для них относительно серьезны, а после прохождения предварительного усилителя микшера усилятся до опасной степени.

Как симметричные линии фильтруют помехи?

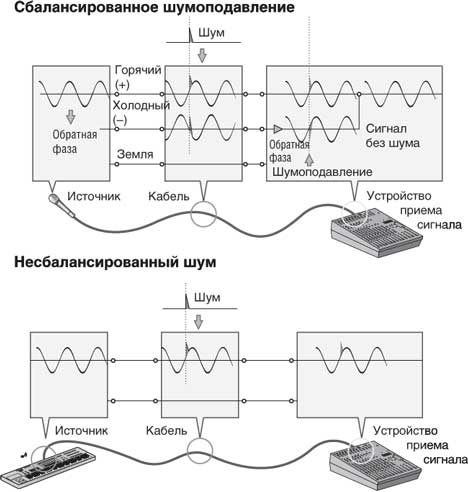

Функционирование симметричных линий основано на принципе подавления фаз: если добавляется два идентичных сигнала не в фазе (т.е. один сигнал инвертирован таким образом, что его пики соответствуют провалам в другом сигнале), в результате … не будет ничего. Плоская линия. Сигналы подавляют друг друга.

Поскольку нужные звуковые сигналы в горячем и холодном проводе не в фазе, все накладываемые помехи в линии будут совершенно одинаковыми для обоих проводов, а, следовательно, синфазными.

Хитрость в том, что фаза одного сигнала реверсирована на приемном конце линии, поэтому нужные звуковые сигналы становятся синфазными, а накладываемые помехи рассинхронизируются по фазе. Помехи не в фазе эффективно подавляются, тогда как звуковой сигнал остается неизменным. Здорово, правда?

Подведём итоги:

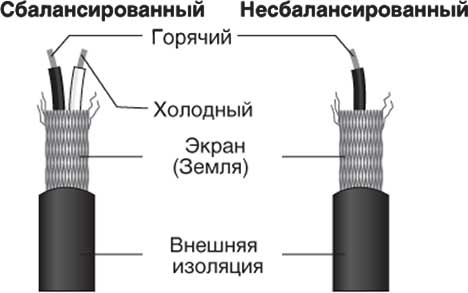

В симметричном кабеле три провода:

  1. Заземленный провод, ненесущий сигнал. Это просто опорная земля или 0, вокруг которых колеблется сигнал других проводов.
  2. Горячий провод (или «+»), несущий нормально-фазированный звуковой сигнал.
  3. Холодный провод (или «-»), несущий звуковой сигнал с обратной фазой.
