Глава 4.9.1. Изобилие разъемов: что для чего?
Вот типичные вопросы, которые возникают, когда вы впервые настраиваете радиоузел: «Зачем нужны все эти разъемы на микшер-усилителе?» и «В чем разница между ними?».
Изобилие разъемов: что для чего?
Начнем с самых распространенных типов разъемов.

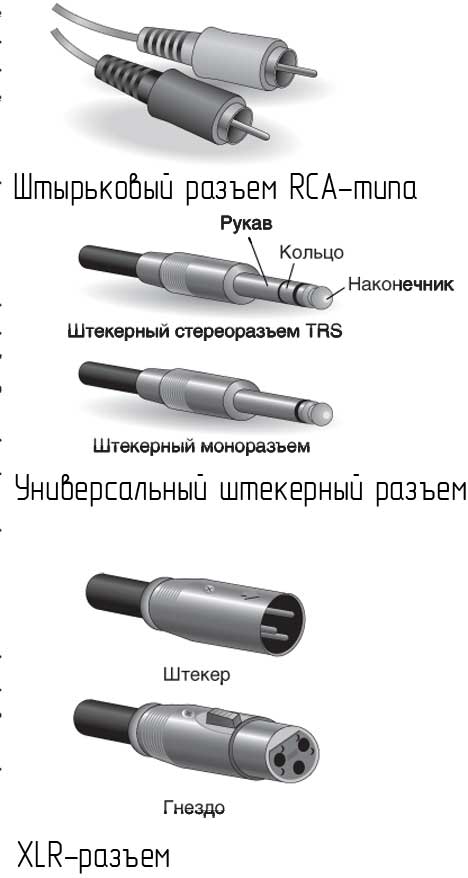

Штырьковый разъём RCA-типа. Это бытовой разъем, уже многие годы используемый в домашних звуковых системах. Называется также фоно-разъемом (сокращение от слова фонограмма), но в наши дни этот термин используется редко. Штырьковые разъемы RCA-типа всегда несимметричны и обычно несут нагрузку линейного сигнала в -10 дБ (номинал). Скорее всего, вы будете использовать этот тип разъема при подключении к микшер-усилителю проигрывателя компакт-дисков или другой домашней звуковой системы, а также при подключении выхода микшера к кассетному магнитофону или подобному устройству.
Универсальный штекерный разъём Jack. Название штекерный разъем (или разъем телефонного типа) возникло из-за того, что впервые эта разводка была использована в телефонных коммутаторах. Штекерные разъемы коварны, поскольку по внешнему виду не всегда можно определить, для обработки какого типа сигнала они предназначены. Это может быть несимметричный моно, несимметричный стерео, симметричный моно сигнал, либо этот штекер используется для вставки сигнала в разрыв. Как и данное руководство (вы ведь храните все инструкции в безопасном месте?), надпись на разъеме обычно содержит сведения о типе обрабатываемого сигнала. Штекерный разъем, предназначенный для обработки симметричных сигналов, часто называют разъемом TRS-типа.
XLR-разъём. Этот тип разъема обычно называют разъемом XLR-типа, и он почти всегда переносит симметричный сигнал. Но если схемотехника спроектирована правильно, разъемы XLR-типа будут обрабатывать и несимметричные сигналы. Обычно эти разъемы используются в микрофонных кабелях, а также на входах и выходах профессиональных звуковых устройств
