Глава 5.1.1.5.2.1.2. Микрофон динамический МД 882

Микрофон динамический МД 882 на «гусиной шее» с «врезным» держателем и соединительным кабелем предназначен для трансляционных радиоузлов серии РУШ РУ, ТР, ТР РУ.

Микрофон динамический МД 882 (ДЛЭ3.465327.882.02 ТУ)

Микрофон отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 16122- 79, ГОСТ 23850-81 ГОСТ-26342-84, ГОСТ-12.2.006-87 (п. 4.3), НПБ 57-97, ГОСТ 12997-84 Сертификации не подлежит.

Технические характеристики

  • Широкая диаграмма направленности для равномерного воспроизводения звука, идущего со всех сторон;
  • Цинковое напыление на корпусе, снижающее шумы при касании;
  • Гибкая металлизированная ножка для регулировки положения микрофона;
  • Эффективный рабочий диапазон частот, Гц — 100-13 500;
  • Неравномерность амплитудно-частотной характеристики в эффективном рабочем диапазоне частот, дБ — 3;
  • Максимальная длина линии, выполненная проводом КММ 2хО,12, соединяющая микрофон, м, до — 5,0;
  • Разъем XLR «основа-держатель» — кабель с разъёмом Jack;
  • Длина «гусиной шеи», мм — 380
  • Масса без упаковки, кг, не более 0,5

Комплектность.

  1. Микрофон — 1 шт.
  2. Разъем «врезной» XLR с соединительным кабелем и разъемом Jack-mono — 1 шт.
  3. Паспорт — 1 шт.
  4. Упаковка — 1 шт.

Указания по эксплуатации.

Схема подсоединения - несимметричная, стандартный "1/4 Jack".

Микрофон динамический МД 882

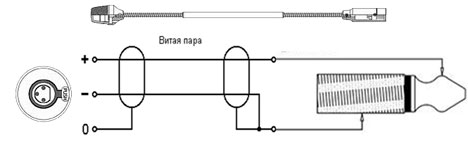

Рис. 1. Микрофон динамический МД 882. Схема распайки, где:
(+) — контакт 2, (-) — контакт 1, (0) — контакт 3

Микрофон динамический МД 882 должен располагаться в наиболее удобном эксплуатационном положении.
