Глава 5. Радиотрансляционные узлы. Состав радиотрансляционного узла
Что же представляет собой радиотрансляционный узел и какое звуковое оборудование требуется для его устройства?
В простейшем случае в радиотрансляционный узел можно превратить радиоприёмник, если к нему подключить линию, в которые включены громкоговорители, и осуществлять по этой линии передачи одновременно нескольким радиослушателям. Однако, ввиду того, что мощность, которую способен отдать радиоприёмник, незначительна, радиофицировать от него крупный объект невозможно. Поэтому радиотрансляционные узлы, рассчитанные на обслуживание значительного количества радиослушателей, кроме радиоприёмника,оборудуют ещё специальной аппаратурой, которая называется усилителем низкой частоты. Эти усилители, называемые трансляционными, обладают мощностью, во много раз большей, чем мощность радиоприёмников, что даёт возможность подключить к усилителю с помощью радиотрансляционных линий сотни и даже тысячи громкоговорителей.
Радиотрансляционные узлы
Всякий радиотрансляционный узел состоит из трёх основных частей: станционной части, радиотрансляционных линий, с помощью которых подключаются абонентские устройства, питаемые от радиотрансляционного узла и собственно нагрузки — абонентских устройств.
Станционная часть радиоузла содержит три основных компонента: источник программы, усилительное устройство и устройства электропитания.
В зависимости от назначения радиоузлов, их оборудование отличается одно от другого. И всё-таки в каждом радиоузле можно обнаружить одни и те же основные части, являющиеся неотъемлемыми элементами любого из них.
Как мы уже отмечали, это будут:
- источники программы, создающие электрический сигнал, колебания которого соответствуют передаваемым звукам, например, микрофон, CD-проигрыватель, компьютер , тюнер с приёмной антенной и т. п.;
- усилительное устройство, которое усиливает электрические сигналы, созданные источником программы, до необходимого уровня (мощности) для приведения в действие громкоговорителей;
- электропитающее устройство, которое снабжает всю аппаратуру радиоузла электропитанием и обеспечивает работу оборудования.
Взаимодействие этих элементов радиоузла показано на схеме устройства радиотрансляционного узла.

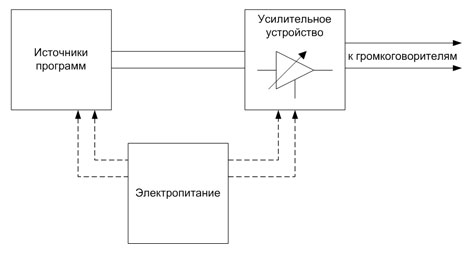

Схема устройства радиотрансляционного узла.

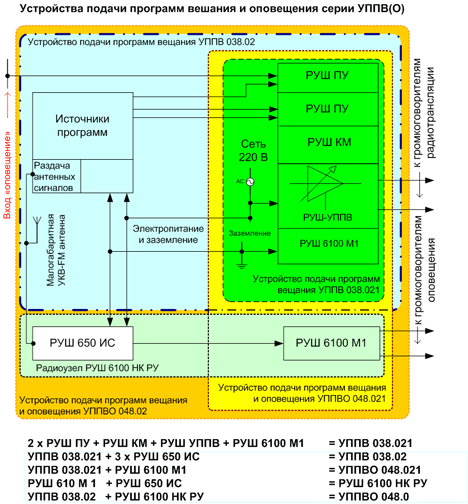

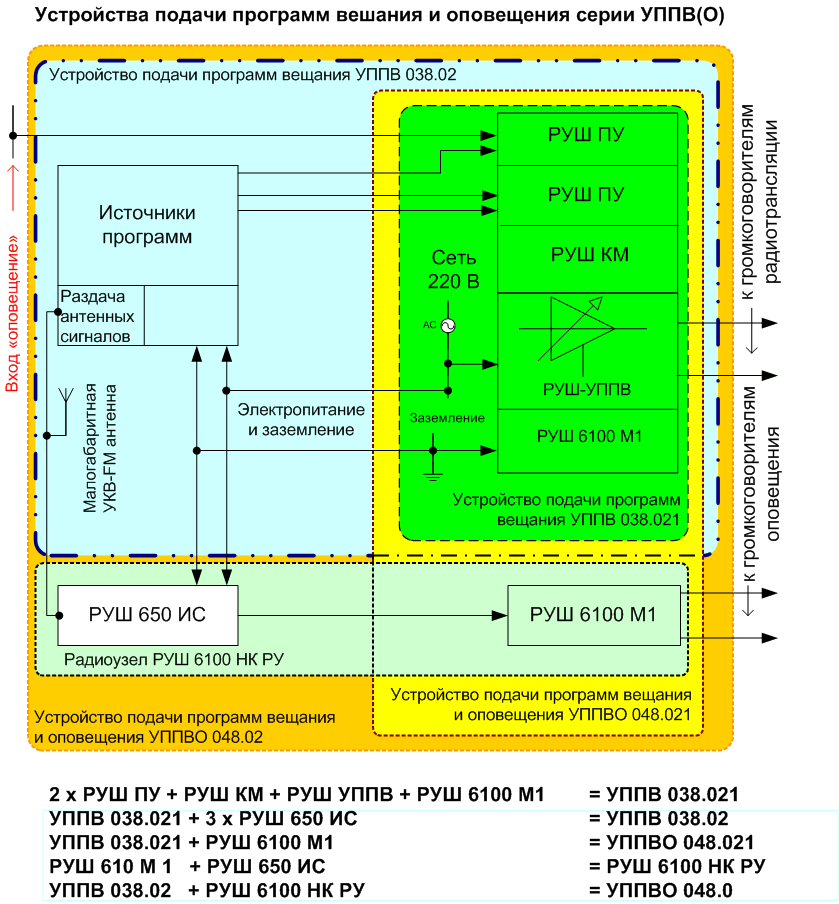

Вариант современного локального радиотрансляционного узла показан на рисунке ниже. Как можно заметить, он строится из унифицированных модулей, позволяющих скомпановать радиоузел в зависимости от поставленной задачи. Получаем радиоузел с открытой архитектурой построения.
Схема устройства современного многопрограммного радиотрансляционного узла проводного вещания.
Сначала мы познакомимся с аппаратурой, могущей служить в качестве каждого из этих трёх элементов радиоузла, а затем перейдём к описанию различных радиовещательных узлов.
Состав радиотрансляционного узла
Источники программ.
В качестве основного источника программ служит микрофон. Назначение микрофона — воспринимать звуковую энергию музыки, пения, речи и преобразовывать её в электрический сигнал звуковых частот. Без микрофона невозможно было бы передать абонентам радиотрансляционной сети «в живую» программу местных передач. Как правило, микрофон на радиоузле устанавливается в специально оборудованной для выступлений по радио комнате, которую называют радиостудией. Это помещение изолировано от всех внешних звуков. Если студии нет, то он устанавливается в аппаратной.
Выбор микрофона. При выборе микрофонов должны учитыватся несколько основных характеристик, позволяющих оценить его:
- микрофон должен обладать хорошим подавлением отраженных звуков;
- микрофон должен выделять звук только того источника, на который он направлен, и ослаблять все прочие;
- микрофон должен хорошо выдерживать различные перегрузки;
- микрофон должен хорошо звучать.
Для большинства случаев вполне подходят микрофоны, не нуждающиеся в дополнительных источниках питания. Всеми этими качествами обладает большинство из динамических микрофонов, которые не нуждаются в дополнительных источниках питания и имеют кардиоидные или суперкардиоидные характеристики направленности. Эти характеристики направленности отражают способность микрофона улавливать звуки, поступающие к микрофону в направлении его оси, сильнее, чем во всех остальных направлениях.
Люди, обслуживающие радиоузел — не профессиональные ораторы, и дикция, да и манера говорить у всех разная. Необходимо, чтобы речевые нюансы были переданы как можно более точно, а все негативные моменты, звучащие в речи выступающего, наоборот сглажены.
Кроме «живых» передач, организуемых перед микрофоном, радиоузлы часто передают и записи, например, с компьютера или CD-проигрывателя, или транслируют «эфирные» радиопрограммы. Основным видом работы большинства радиоузлов является трансляция радиопередач.
В этих случаях источником программы может явиться:
- входящая на узел проводная линия, по которой радиопередачи поступают на узел из другого пункта (например из театра, конференцзала, концертного зала);
- радиоприёмник (тюнер) с антенной, используемый для приёма передач из эфира;
- CD-проигрыватель или компьютер;
- Мультимедиа устройства в качестве источника программ;
- интернет.
Входящая на узел внешняя проводная линия, например, от городской радиотрансляционной сети, спецтрансляции или другой аппаратной объекта, может потребовать предварительной обработки по уровню, динамическому и частотному диапазону.
Все современные источники звуковых программ формируют двухканальный (стереофонический) выходной сигнал. А классическое проводное вещание монофоническое. Таким образом встаёт вопрос преобразования стереосигнала в моно.
Если мы будем воспроизводить только один из стерео-каналов, то часть информации мы потеряем.
Надо осуществить сложение левого и правого каналов, как показано на рисунке. Резисторы (сопротивление резисторов не менее 47-100 кОм каждый, в противном случае будет связь между левым и правым каналом — сопротивление между каналами должно быть соизмеримо с выходным сопротивлением источника) нужны для того, чтобы каналы были развязаны друг от друга (нельзя же просто их в кучу), с каждого резистора получим сигналы, которые в итоге складываются.
Получаем общий канал, в котором содержатся сигналы с обоих каналов.
Радиоприёмник (тюнер) усиливает принятые антенной колебания высокой частоты, преобразует их в электрические колебания звуковых частот и подаёт на вход усилительного оборудования для дальнейшего усиления. Здесь тоже может потребоваться предварительная обработка по уровню, динамическому и частотному диапазону.
Прием со спутника. Если радиоузел расположен в удаленной местности, то наиболее оптимальный вариант — использовать в качестве источников программ цифровой спутниковый приемник со спутниковой антенной.
CD-проигрыватель или компьютер преобразуют звукозапись на CD-дисках или флэш-карточках в сигнал звуковых частот, который также можно усилить с помощью усилителя и передать абонентам. Очень часто в качестве источника программ используют компьютер. Компьютер может служить как собственно источником, так и радиоприемником (тюнером) и CD-проигрывателем. Здесь обязательно потребуется предварительная обработка по уровню, динамическому и частотному диапазону.
Мультимедиа устройства в качестве источника программ. Не менее распространенными стали так называемые мультимедиа устройства (мультимедиа-проигрыватели). Они являются не только источниками программ, но и своеобразными мультимедиа-архивами, позволяющими сформировать так называемые «плейлисты» с необходимыми тематическими программами для последующей трансляции. Они потребуют предварительной обработки по уровню, динамическому и частотному диапазону.
Трансляции из интернет могут приниматься как компьютером, так и специализированными устройствами. Они потребуют предварительной обработки по уровню, динамическому и частотному диапазону.
Задача выбора источников программ для радиоузла может оказаться значимой, так как он (источник) и определяет, прежде всего, при равных уславиях качество радитрансляции на стороне абонента.
Все современные трансляционные усилители позволяют использовать в качестве источника любой динамический микрофон, любой источник, имеющий линейный выход: компьютер, плеер, CD/DVD-проигрыватель и т. п…
Тем не менее, рассмотрим дополнительные варианты:
Блок источников программ. В последнее время появились такие изделия, как блоки источников программ, как правило, представляющие собой автомагнитолу с питанием от сети 220 В, состоящую из приемника УКВ и FM сигналов и CD-плеера (или кассетного магнитофона). Он используется для формирования трансляционной программы из местной (или любой другой) радиостанции или с CD-диска (кассеты). CD-диск (кассета) готовится в студии и может содержать музыкальную или учебную программу, пожарные или тревожные сообщения, рекламу или служебную информацию. Сформированная программа поступает в микшер-усилитель (трансляционный усилитель) и раздается по шлейфам потребителям. Они не требуют предварительной обработки по уровню, динамическому и частотному диапазону. В книжке, в качестве примера, приведен источник программ РУШ 650И уже много лет выпускаемый в серийном производстве.
Усилительные устройства.
Все перечисленные выше источники программ создают выходной сигнал не превышающий 0 дБ, не позволяющий привести в действие абонентские громкоговорители (если они не активные, но это - экзотика для проводного вещания). Посему любую программу приходится на узле усиливать.
Этой цели служат усилительные устройства (трансляционные усилители), принцип работы которых будет показан на конкретных примерах. В зависимости от числа громкоговорителей, присоединённых к узлу, и от их типа (мощности) применяются различные трансляционные усилители. Именно по мощности, развиваемой усилительным устройством, принято классифицировать радиоузлы. Авторами выпускаются в серийном производстве радиоузлы мощностью от 120 до 2 000 Вт однопрограммные и от 120 до 600 Вт трёхпрограммные.
Но, несмотря на такую разницу между усилительными устройствами, все они строятся по одному и тому же принципу. Отличие заключается только в числе и типе транзисторов в усилителе мощности и в некоторых особенностях схем защиты и конструкции.
Электропитание и заземление.
Все что касается электричества и «защитного» заземления. Очень серьёзен вопрос организации электропитания радиоузла.
Вроде — ничего сложного. Как правило, суммарная потребляемая мощность оборудованием радиоузла от электросети 220 В не превышает 1 000 Вт. Казалось бы — достаточно существующей розетки электропитания в помещении радиоузла. В большинстве случаев — это так. Но, не всегда.
Желательно пойти по другому пути. Лучше провести отдельную линию для питания оборудования от основного «щитка электропитания». А на щитке установить отдельный «автомат».
Каждый из нас видел проложенную поверх штукатурки электропроводку, а также кабели и радиопроводку. Согласитесь, они совсем не украшают помещения, а зачастую и просто небезопасны. Электропроводку, конечно же, лучше скрыть.
Электропроводку обычно прячут в стены, под штукатурку. Провода при этом тянут строго вертикально или горизонтально, в соответствии с чертежом электросети. Обычно это происходит во время строительства или капремонта, а потом об электропроводке долго не вспоминают. Но проходит время, и на объекте, в доме начинают появляться провода и кабели, не предусмотренные планом. Добавочный светильник, второй телевизор, новый музыкальный центр, стиральная машина и другие современные игрушки требуют дополнительной проводки. Что делать? Не долбить же опять каналы в стенах, а потом снова штукатурить, красить или клеить обои. Решение приходит само собой — проложить электрические шнуры поверх отделки, например по плинтусу. Быстро и просто. Так делали наши отцы и деды. Даже профессиональные строители старых жилых домов «кидали времянку» и оставляли как должное. И кажется, все хорошо, если бы не несколько «но», которые просто нельзя игнорировать.
